ZZY型自力式壓力調節閥技術規范

ZZY型自力式壓力調節閥技術規范

ZZYP自力式壓力調節閥是一種廣泛應用于石油、化工、電力等工業領域的自動化控制設備。它具有結構簡單、性能穩定、操作方便、維護量小等優點，因此得到了廣泛的應用。本文將詳細介紹ZZYP自力式壓力調節閥的工作原理、特點、選型及使用注意事項。
一、ZZYP自力式壓力調節閥的工作原理

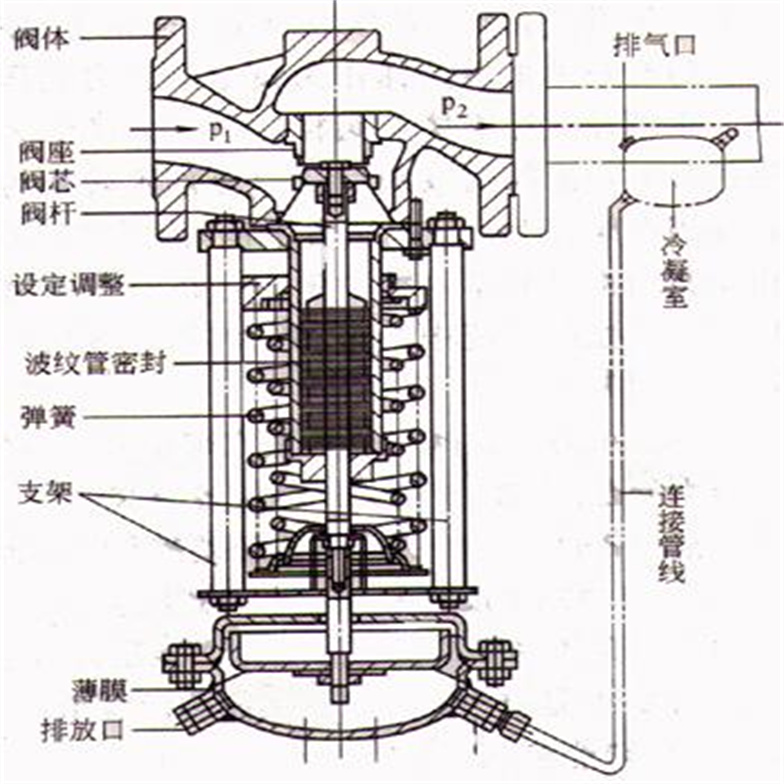

ZZYP自力式壓力調節閥是一種依靠介質自身壓力來控制閥門開啟和關閉的自動化設備。它主要由閥體、閥瓣、彈簧和調節器等組成。當介質通過閥門時，閥瓣受到介質壓力的作用，克服彈簧的彈力，使閥門開啟。隨著介質流量的變化，介質壓力也會發生變化，調節器可以根據實際壓力與設定壓力的差異來控制閥瓣的開度，從而使實際壓力保持在與設定壓力一致的水平。

二、ZZYP自力式壓力調節閥的特點
1. 結構簡單：ZZYP自力式壓力調節閥的結構簡單，主要由閥體、閥瓣、彈簧和調節器等組成，維護量小，使用方便。
2. 性能穩定：ZZYP自力式壓力調節閥的性能穩定，能夠適應各種復雜的工作環境，保證設備的穩定運行。
3. 操作方便：ZZYP自力式壓力調節閥的操作方便，可以通過手動或者自動方式來控制閥門的開啟和關閉，適應不同的工作需求。
4. 維護量小：由于ZZYP自力式壓力調節閥的結構簡單，所以其維護量相對較小，可以節省大量的維護成本和時間
三、ZZYP自力式壓力調節閥的選型及使用注意事項

1. 選型：在選擇ZZYP自力式壓力調節閥時，需要根據實際工況和工藝要求進行選型。主要考慮的因素包括介質的種類、流量、壓力范圍、溫度范圍、連接方式等。選型不當可能會導致閥門無法正常工作或者使用壽命較短。因此，在選型時需要認真了解產品的性能參數和使用要求。
2. 使用注意事項：在使用ZZYP自力式壓力調節閥時，需要注意以下幾點。首先，要保證閥門的安裝位置合理，避免受到外界的碰撞和沖擊。其次，在使用過程中要定期檢查閥門的密封性能和填料密封效果，及時更換密封件和填料以保持其良好的密封性能。此外，在使用過程中還需要注意安全問題，避免出現安全事故。ZZY型自力式壓力調節閥（蒸汽調壓閥）無需外加能源，利用被調介質自身能量為動力源引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前（或閥后）壓力穩定。具有動作靈敏，密封性好，壓力設定點波動力小等優點，廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。
    本系列產品有單座（ZZYP）、套筒（ZZYM）、雙（ZZYN）、三種結構；執行機構有薄膜式、活塞式二種；作用型式有減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節（K型）。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN20～300；泄漏量等級有II級、IV級和VI級三檔；流量特性為快開；壓力分段調節從15～2500Kpa。可按需要組合滿足用戶工況要求。
ZZY型自力式壓力調節閥技術規范 產品特點：
1、自力式壓力調節閥（蒸汽調壓閥）無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。
2、壓力分段范圍細且互相交叉，調節精度高。
3、壓力設定值在運行期間可連續設定。
4、對閥后壓力調節，閥前壓力與閥后壓力之比可為10：1～10：8。
5、橡膠膜片式檢測，執行機構測精度高、動作靈敏。
6、采用壓力平衡機構，使調節閥反應靈敏、控制精確。
ZZY型自力式壓力調節閥 主要零件材料：
閥體：ZG230-450、ZG1Cr18Ni9Ti 、ZGCr18Ni12Mo2Ti
閥芯：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
閥座：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
閥桿：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
膜蓋：A3、A3鋼涂四氟乙烯 不銹鋼
填料：丁腈、乙炳、氟、耐油橡膠
ZZY型自力式壓力調節閥 連接標準
法蘭標準：按BG9113-88、JB/79-94
法蘭密封面型式：PN16凸面
PN40、64為凹凸、閥體為凹面
結構長度按BG12221-98
執行機構信號接口：內螺紋M16×1.5
※ 閥體法蘭及法蘭端面距離可按用戶指定的標準制造。如：ANSI、JIS、DIN等。

ZZY型自力式壓力調節閥技術規范 主要零件材料

三、自力式壓力調節閥 主要技術參數

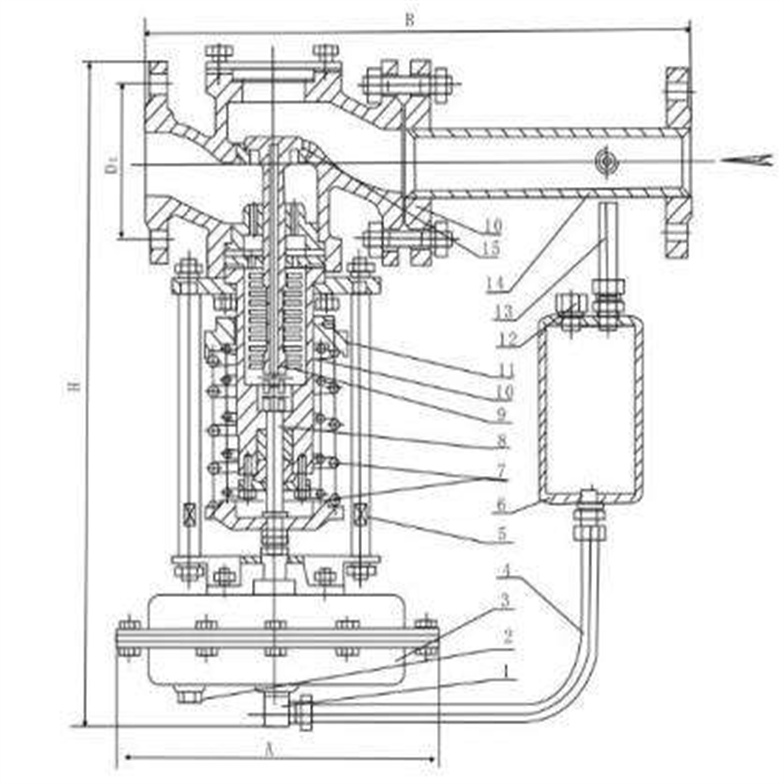

四、自力式壓力調節閥 外形連接尺寸

四、ZZY型自力式壓力調節閥技術規范 總結

ZZYP自力式壓力調節閥作為一種重要的自動化控制設備，在石油、化工、電力等工業領域得到了廣泛的應用。本文詳細介紹了ZZYP自力式壓力調節閥的工作原理、特點以及選型及使用注意事項。通過對這些內容的介紹和分析，可以更好地了解和使用ZZYP自力式壓力調節閥這種設備。同時也可以為其他相關領域提供一定的參考價值。
自力式壓力調節閥，以其的節能環保特性，在無需外接能源的情況下，僅靠介質自身能量即可驅動運行，使用便捷，安裝后僅需設定壓力值便可自動投入工作。因此，在控制精度要求不高且缺乏電源、氣源的場合下，這種閥門得到了廣泛的應用。 然而，要想確保自力式壓力調節閥在運行過程中不出問題，正確的選型、安裝和使用都是的。雖然選型方面涉及多個因素，如控制壓力位置、介質溫度、腐蝕性以及工作壓力等，但本文將主要聚焦于安裝和使用過程中的關鍵問題。

自力式壓力調節閥的使用方法，下面來為大家介紹說明： ZZY型自力式壓力調節閥是不需要任何外加能源，利用被調介質自身能量而自動調節的執行產品。該產品的蕞大特點就是能在無電、無氣的場所使用，同時又節約了能源。壓力設定期在一定范圍內隨意可調。ZZY型自力式壓力調節閥根據各種工藝場合的需要有三種閥內件形式:ZZYP(單座自力式壓力調節閥);ZZYM(套筒自力式壓力調節閥);ZZYN(雙座自力式壓力調節閥)。用戶可根據工況(壓差、溫度、介質狀態)和泄漏量要求來選擇。ZZY型自力式壓力調節閥根據各種工藝場合的需要有三種執行機構型式:膜片(普通膜片和增強膜片)、活寒、金屬膜片(波紋管)。ZZY型自力式壓力調節閥采用快開流量特性，動作靈敏，調節精度高(誤差≤10%);該閥占據空間小(相對于重錘式減壓閥)，調節簡易，因而它廣泛用于石油、化工、電力、冶金、食品、輕紡、機械制造、民用建筑等各種設備的氣體、液體及蒸汽的減壓、穩壓(用于閥后調節)。或泄壓、穩壓(用于閥前調節)。

ZZY型自力式壓力調節閥技術規范 使用蒸汽場合時的操作:

1.擰緊注液口螺釘

2.緩慢開啟調節閥前后截止閥

3.調整壓力調節盤，并觀察壓力表示值達到要求為止。

4.從冷凝器上擰下注液口螺釘

5.擰松執行機構排氣塞

6.使用漏頭通過注液口加入直至排氣孔流出為止

7.擰緊排氣塞，繼續注水直至溢出注液口

二.ZZY型自力式壓力調節閥技術規范 在常溫下使用氣體或低粘度液體場合時的操作:

1.緩慢開啟閥前后截止閥;

2.擰松排氣塞，直至氣體或液體從執行機構溢出為止

3.然后重新擰緊排氣塞，調節閥即可工作。所需壓力值的大小可通過壓力調節盤的調整而得到，調整時，注意觀察壓力標示值，動作緩慢，不得使閥桿跟著轉動。

02ZZY型自力式壓力調節閥技術規范 安裝和使用注意事項

▲ 蒸汽管道問題案例

最近，就遇到過這樣一起自力式壓力調節閥的使用問題。該閥門被安裝在蒸汽管道上，但在使用僅一兩個月后，用戶就反映出現了故障。現場檢查發現，大量蒸汽從調節閥膜頭的排氣孔中噴出，造成極大的噪聲。經過深入分析，事故原因是蒸汽未經冷凝直接進入膜頭，導致膜片燒毀。

▲ 安裝細節與維護

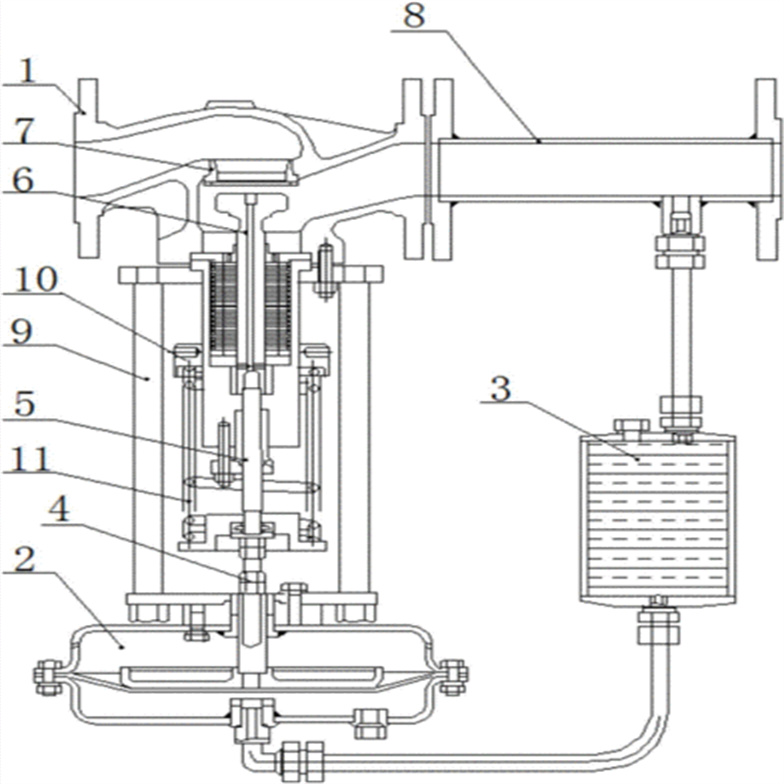

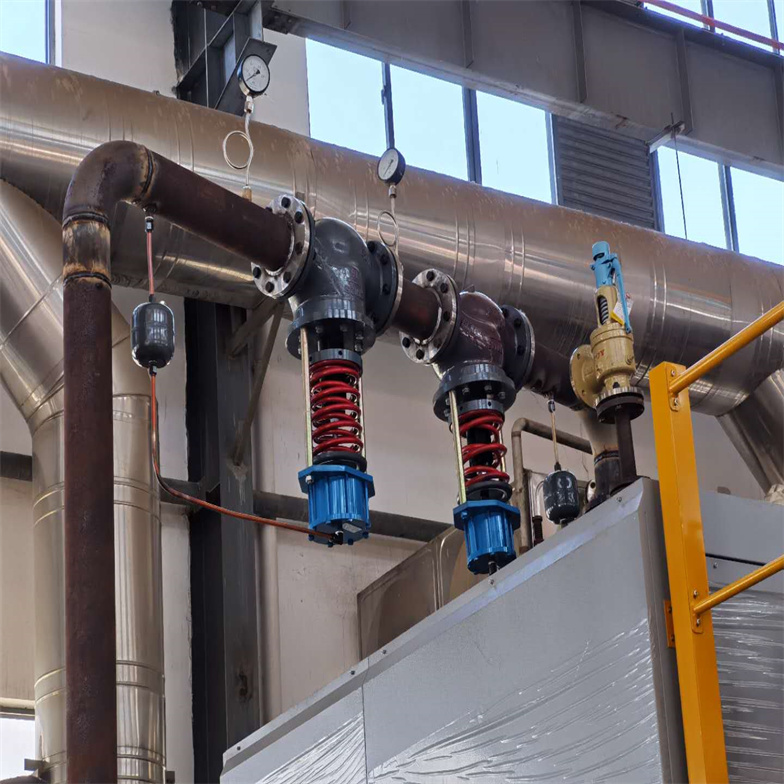

對于蒸汽管道上的自力式壓力調節閥，安裝時必須確保在執行器和管道間加裝冷凝罐，以防止蒸汽進入執行器膜頭。 同時，調節閥應頭朝下安裝，冷凝罐的位置要高于膜頭。初次使用前，還需確保冷凝罐和膜頭充滿水。然而，盡管現場安裝方式和儀表人員操作都看似無誤，但問題究竟出在哪里呢？經過進一步詢問，才得知冷凝罐和膜頭之間的銅管接頭存在漏水現象。正是這一細節上的疏忽，導致冷凝罐中的水逐漸減少，最終使蒸汽進入膜頭并燒毀了膜片。

因此，在蒸汽管道上使用自力式壓力調節閥時，必須格外注意安裝和維護。 為確保閥門正常運行，必須時刻關注接頭是否漏水、冷凝罐是否缺水，并定期進行檢查和加水。實際上，不僅僅是自力式壓力調節閥，其他類型的自力式調節閥在使用時同樣需要注重維護和保養。

▲ 執行器選擇建議

此外，若蒸汽壓力較高，則建議選用活塞式執行器而非薄膜式執行器，因為薄膜式執行器的膜片所能承受的壓力通常不超過0.4Mpa，超過此限制雖然仍可使用，但會顯著降低其使用壽命。
